상세 정보 |
|||
| 케이블 유형: | AOC | 자료 비율: | 100G에서 100G |
|---|---|---|---|
| 길이: | 1~70m | 표준: | SFF-8431 SFF-8432 SFP+ MSA |
| 재킷: | PVC | 품질보증서: | 3년 |
| 강조하다: | 100G QSFP28 AOC DAC 케이블,데이터 센터 AOC DAC 케이블 |
||
제품 설명

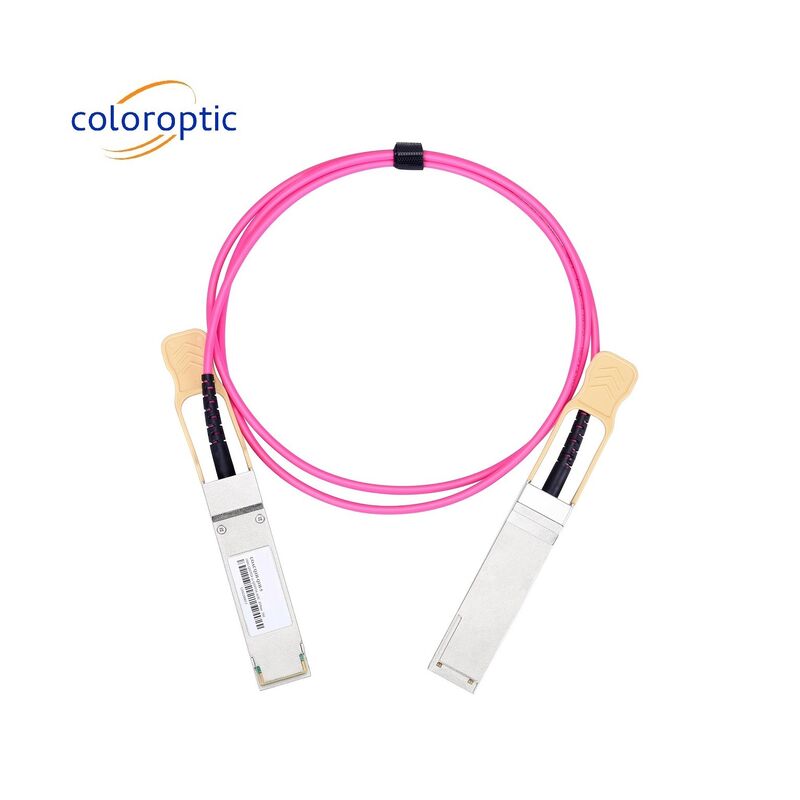

AOC 케이블 100G QSFP28에서 100G QSFP28 데이터 센터 케이블 인프라 응용
일반 설명
컬러 옵틱 C-ACQ100-Q100-x 가족은 100G 이더넷 (100GbE) 애플리케이션을 위한 QSFP28 4채널 활성 광케이블 (AOC) 이다.이 풀 듀플렉스 광학 집합은 4 독립 전송 및 수신 채널을 제공합니다, 각각은 최대 25Gbps까지 100Gbps의 총 대역폭을 사용할 수 있습니다.100G QSFP28 AOC 케이블은 전통적인 QSFP28 DAC (직접 연결 구리 케이블) 와 QSFP28 트랜시버를 직접 대체하여 가벼운 무게를 제공하면서 짧은 범위에서 사용할 수 있습니다., 향상 된 신호 무결성, 저렴한 비용 및 성능 가치. 광적 끝은 데이터 센터 환경에 노출되지 않으며 따라서 청소 또는 특수 처리가 필요하지 않습니다.그들은 높은 속도로 표기 설계되었습니다오늘날 데이터 센터 네트워크 애플리케이션에 대한 높은 밀도와 낮은 전력 소비.
제품 세부 정보
| 권장 운영 조건 | |||||
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 |
| 작동용 온도 | Tc | 0 | +70 | °C | |
| 공급 전압 | Vcc | 3.14 | 3.3 | 3.46 | V |
| 공급 전류 | Icc | 300 | mA | ||
| 비트 레이트 | BR | 25.78 | 각 채널 | ||
| 전기 특성 | ||||||
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 참고문서 |
| 송신기 특성 | ||||||
| 신호율, 각 차선 | DRpl | 25.78125 | Gb/s | 1 | ||
| 중심 파장 | λ | 840 | 850 | 860 | nm | |
| RMS 스펙트럼 폭 | 0.6 | nm | ||||
| 매 노선 평균 발사력 | 파브 | - 8개4 | 2.4 | dBm | ||
|
광적 변조 진폭, 각 차선 (OMA) |
OMA | - 6개4 | 3 | dBm | ||
| 멸종 비율 | 응급실 | 2 | dB | |||
|
오프의 평균 발사 전력 송신기, 각 차선 |
RIN | -30 | dBm | |||
| 둥글게 흐르는 흐름 | FLX |
> 86% 19mmm <30% 4.5mm |
dBm | |||
| 광적 회귀 손실 허용 | 12 | dB | ||||
|
송신기 눈 마스크 {X1, X2, X3, Y1, Y2, Y3} |
0이네요3,0.38,0.45,0.35,0.41,0.5 | 2 | ||||
| 수신기 특성 | ||||||
| 각 노선에 대한 요금을 받습니다 | DRpl | 25.78125 | Gb/s | 3 | ||
| 4차선 파장 범위 | λ | 840 | 850 | 860 | nm | |
| 과부하 입력 광 전력 | Pmax | 3.4 | dBm | |||
|
평균 수신력 레인 |
핀 | - 10개3 | 2.4 | dBm | 4 | |
| 수신기 감수성 (OMA) | Psens | - 5번2 | dB | |||
| 수신기 반사력 | Rfl | -12 | dB | |||
|
수신기 눈 마스크Definition {X1, X2, X3, Y1, Y2, Y3} |
0이네요28,0.5,0.5,0.33,0.33,0.4 | 5 | ||||
| 로스 데-아세르트 | Pd | -13 | dBm | |||
| 로스 어서트 | 아빠 | -30 | dBm | |||
| 손실 히스테레시스 | Pd-Pa | 0.5 | dBm | |||
주요 특징
-
SFP MSA를 준수합니다.
-
중앙 파장 850nm에 2개의 평행 경로
-
IEEE 802.3bs 사양에 적합합니다.
-
최대 70m까지 전송 FEC와 함께 다중 모드 섬유 (MMF) OM3
-
작동용 온도: 0~70°C
-
2x53.125Gb/s 전기 인터페이스 (100GAUI-2)
-
채널당 데이터 속도 53.125Gbps (PAM4)
-
단말기당 최대 전력 소비 3.5W
-
RoHS 준수
적용
- 100G 이더넷 링크
- 인피밴드 상호 연결
- 데이터센터 케이블링 인프라
